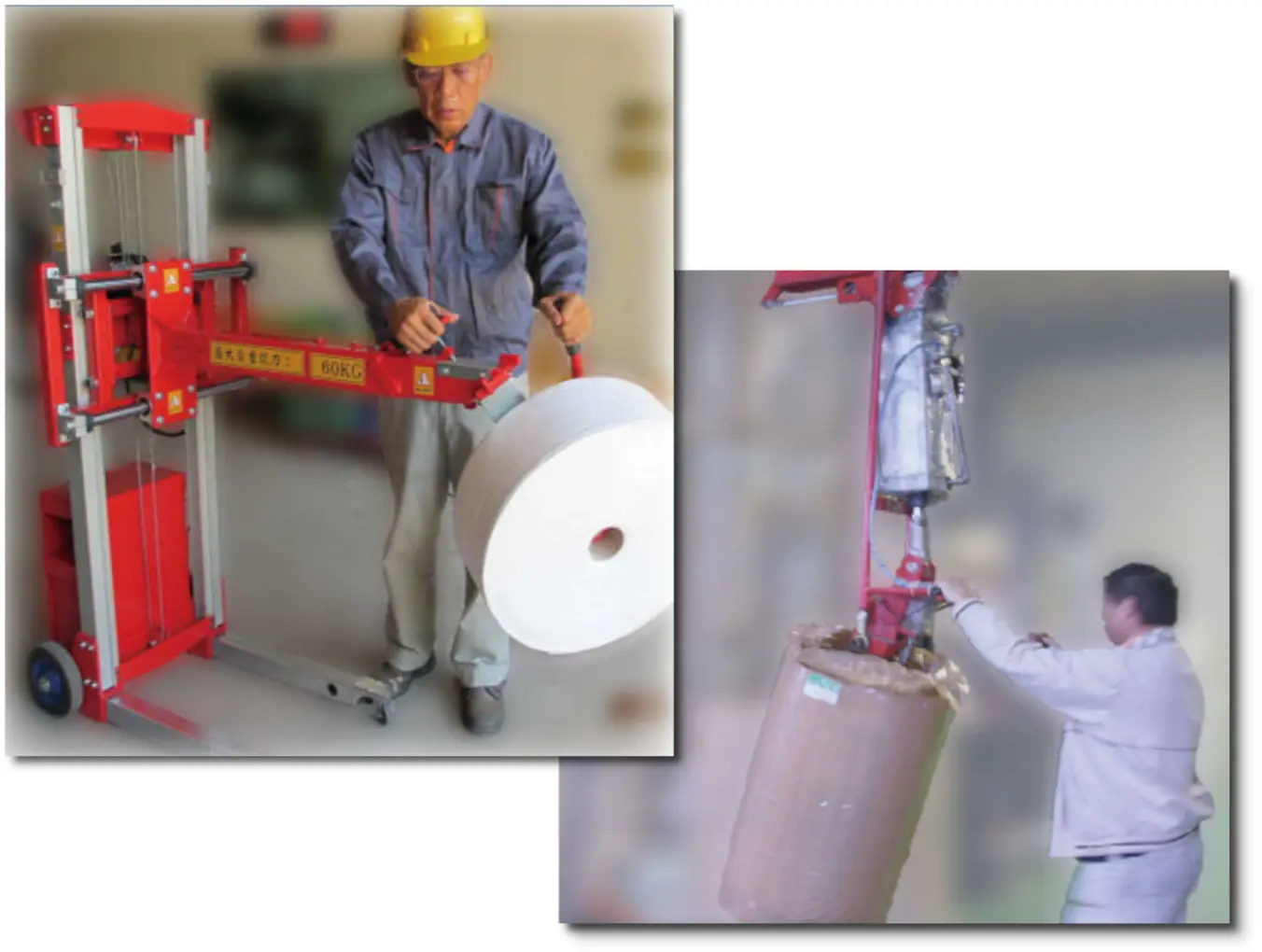

Vật liệu cuộn kiểu xe đẩy được lật bằng tay
XY kiểu đi bộ áp suất không khí lật
| Giới thiệu
- Sử dụng áp suất không khí, vận hành bằng điện hoặc bằng tay để nâng, lật và vận chuyển cuộn dây nhằm đạt được chức năng tiết kiệm lao động an toàn và nhanh chóng.
- Áp dụng cho trục Φ3 “~ Φ12”, tải trọng từ 25Kg ~ 907Kg.
- Bộ kẹp thay đổi nhanh chóng, áp dụng cho các kích thước ống giấy khác nhau.
- Lật bằng khí nén nhanh hơn gấp đôi so với bằng điện và được trang bị bộ điều khiển dòng khí nén.
Nhu cầu nguồn không khí 6kg / cm 2
| Kích thước
Đơn Vị: Cm; Một Số Kích Thước Được Sửa Đổi Mà Không Cần Thông Báo; Thông Số Kỹ Thuật Đặc Biệt Có Thể Được Tùy Chỉnh
| người mẫu | nằm ngang | theo chiều dọc |
|---|---|---|
| LS1 | 78 | 111 |
| L1 | 109 | 143 |
| L2 | 132 | 166 |
| L3 | 132 | 166 |
| Hàm rải bằng tay | 27 | 64 |
dọc và ngang
| Bảng thông số kỹ thuật lật điện
- Điện áp: AC115V một chiều 60Hz.
- L1 hoạt động không được vượt quá 35 chu kỳ mỗi giờ.
- Hoạt động của L2 và L3 mỗi giờ không được vượt quá 10 chu kỳ.
- L1 có thể chuyển trang web trong vòng 6 giây.
L2 có thể chuyển trang web trong 15 giây.
L3 có thể lướt web trong 18 giây.
Một Số Kích Thước Có Thể Thay Đổi Mà Không Cần Thông Báo Trước; Các Thông Số Kỹ Thuật Đặc Biệt Có Sẵn Để Đặt Hàng
| Chiều rộng cuộn cm |
tải kg | |||
|---|---|---|---|---|
| L1S | L1 | L2 | L3 | |
| 177 | 77 | 86 | 227 | 454 |
| 152 | 91 | 91 | 259 | 522 |
| 127 | 104 | 118 | 304 | 612 |
| 101 | 132 | 145 | 372 | 748 |
| 76 | 168 | 186 | 476 | 907 |
| 50 | 231 | 259 | 662 | 907 |
| 25 | 376 | 422 | 907 | 907 |
Đồ gá lật bằng khí nén
| Bảng thông số kỹ thuật lật bằng khí nén
Một Số Kích Thước Được Sửa Đổi Mà Không Cần Thông Báo; Các Thông Số Kỹ Thuật Đặc Biệt Có Thể Được Tùy Chỉnh; Nguồn Áp Suất Không Khí: 6kg / Cm 2
| Chiều rộng cuộn cm |
tải kg | |||
|---|---|---|---|---|
| L1S | L1 | L2 | L3 | |
| 177 | 118 | 118 | 340 | 454 |
| 152 | 136 | 136 | 390 | 476 |
| 127 | 159 | 163 | 463 | 617 |
| 101 | 195 | 200 | 562 | 753 |
| 76 | 249 | 254 | 721 | 907 |
| 50 | 349 | 354 | 907 | 907 |
| 25 | 567 | 572 | 907 | 907 |
Máy hút chân không kiểu lật áp suất không khí
Bộ cố định lật bằng khí nén mở rộng cơ học
